Kaj je splošna rele in kako deluje

Splošni rele je vrsta stikala. Uporablja majhne signale za nadzor vezij z večjo močjo. Pomislite na to kot na most med dvema vezjem. Eno vezje lahko vklopi ali izklopi drugo. Ko elektrika teče skozi tuljavo releja, naredi magnetno polje.

To magnetno polje premika del v notranjosti, imenovan Armature. Armatura odpre ali zapre stike releja. To pomaga varno nadzorovati zmogljive sisteme. Prav tako ohranja vezja ločena drug od drugega. Ta stikala lahko obvladajo zelo veliko močna tisoče vatov. Pomembni so za številne različne uporabe.

Ključni odvzemi

• Splošni rele deluje kot stikalo. Uporablja majhne signale za varno nadzor nad večjimi vezji.

• Releji imajo dele, kot so elektromagnetna tuljava, stiki in armatura. Ti deli sodelujejo pri nadzoru pretoka električne energije.

• Skrb za releje, na primer preverjanje stikov in njihovo pokritje, zdržijo dlje in delujejo bolje.

• Releji so uporabni na številnih področjih, kot so tovarne, avtomobili in domače naprave.

• Poznavanje omejitev releja, kot so dotrajani stiki ali počasnejše hitrosti, vam pomaga izbrati pravega za delo.

Komponente in konstrukcija aRele splošne namene

Elektromagnetna tuljava

Elektromagnetna tuljava je glavni del releja. Ustvari magnetno polje, zaradi katerega rele deluje. Ko elektrika teče v tuljavo, naredi magnetno poteg. Ta vleka premakne armaturo, del v releju, ki se lahko premakne. Tuljava je običajno narejena iz bakrene žice, ovitih okoli jedra. Njegova zasnova pomaga, da dobro deluje in učinkovito porabi energijo.

Kakovost tuljave je odvisna od njegovega gradiva in od tega, kako je narejena. Dobra bakrena žica pomaga bolje pretočiti električno energijo in zapravlja manj energije. Število žičnih zank vpliva na to, kako močan je magnetni vlečenje. Večina relejev ima tuljave, zasnovane za določena delovna mesta, na primer v tovarnah ali domačih napravah.

Stiki (običajno odprti in običajno zaprti)

Stiki so deli, ki v releju povezujejo ali odklopite vezja. Na voljo sta v dveh vrstah: običajno odprta (ne) in običajno zaprta (NC). Običajno odprti stiki ostanejo narazen, dokler se štafeta ne vklopi. Ko se tuljava poganja, se armatura premakne in zapre stike NO, in dokonča vezje. Običajno zaprti stiki delajo nasprotno. Ostajajo povezani, dokler se rele vklopi, nato pa se armatura premakne in razbije vezje.

Stiki so navedeni iz materialov, kot so srebrne ali bakrene zlitine. Ti materiali pomagajo enostavno pretok električne energije in zanesljivo delujejo. Toda sčasoma se lahko stiki obrabijo iz večkratne uporabe. Ta obraba lahko naredi rele manj učinkovit. Inženirji preučujejo kontaktne zasnove, da bi zdržali dlje. Na primer, uporabljajo računalniške simulacije, da napovedujejo, kako se bodo stiki obnašali, preden jih boste izvedli. To prihrani čas in izboljša modele.

Armaturna in spomladanski mehanizem

Armatura in spomladanska stadelujeta, da premakneta stike štafete. Armatura je kovinski kos, ki se premika, ko je tuljava napajala. Magnetno vlečenje iz tuljave naredi armaturo. To gibanje bodisi povezuje bodisi odklopi stike, odvisno od njihovega tipa.

Vzmet poskrbi, da se armatura vrne v svoj začetni položaj, ko se tuljava izklopi. Daje silo, potrebno za ponastavitev releja. Vzmeti so narejene tako, da so močne in prilagodljive. Če je pomlad prešibka, se rele morda ne bo ponastavil. Če je premočna, se armatura morda ne bo premaknila pravilno.

Releji potrebujejo dobro oblikovane armature in vzmeti, da zanesljivo delujejo. Inženirji uporabljajo posebna orodja za preučevanje in izboljšanje teh delov. S testiranjem, kako se armatura in pomlad premikata, lahko releje naredijo hitrejše in bolj zanesljive. Zaradi tega so releji koristni za stvari, kot so avtomobili in komunikacijski sistemi.

Ohišje in končne povezave

Priključki za ohišje in priključke so ključni deli releja. Ohišje ohranja rele pred poškodbami in slabim vremenom. Pomaga rele dobro v različnih situacijah.

Kaj je ograjen prostor?

Zaprtje je zunanji pokrov releja. Ščiti tuljavo, armaturo in stike pred umazanijo, vodo in zadetki. Izdelovalci za izdelavo ograjenega prostora uporabljajo plastiko ali kovino. Plastika je poceni in lahka, medtem ko je kovina močnejša in se bolje ogreje.

Nasvet:Za vaše potrebe izberite rele s pravim ohišjem. Kovinski so odlični za vroče industrijske kraje.

Zatesnjen ograjen prostor preprečuje, da bi škodljive stvari vstopile v notranjost. Nekateri so jasni, tako da lahko vidite, kako deluje rele.

Kaj so terminalne povezave?

Terminalne povezave so pike, kjer žice pritrdijo na rele. Pustili so, da se rele poveže z drugimi vezji. Ti so nameščeni zunaj ograjenega prostora za enostaven dostop.

Releji imajo dve glavni vrsti terminalov:

• Termini tuljave:Povežite rele s krmilnim vezjem z nizko močjo.

• Kontaktni terminali:Povežite rele z vezjem z visoko močjo, ki ga nadzoruje.

Terminali so narejeni tako, da tesno in varno držijo žice. Uporabljajo vijake, sponke ali spajkanje, da ostanejo žice na mestu.

Zakaj so te lastnosti pomembne?

Priključki za ograje in terminale pomagajo, da rele trajajo dlje in delujejo bolje. Močan ohišje ustavi škodo in dobri terminali ohranjajo enakomeren električni tok. Slabi terminali lahko povzročijo ohlapne žice in težave s releji.

Pri nastavitvi releja preverite terminale za rje ali obrabo. Redna oskrba ohranja rele delo in se izogne ​​nenadnim težavam.

Opomba:Skrb za ohišje in terminale lahko vaš rele traja dlje in delujejo bolj zanesljivo.

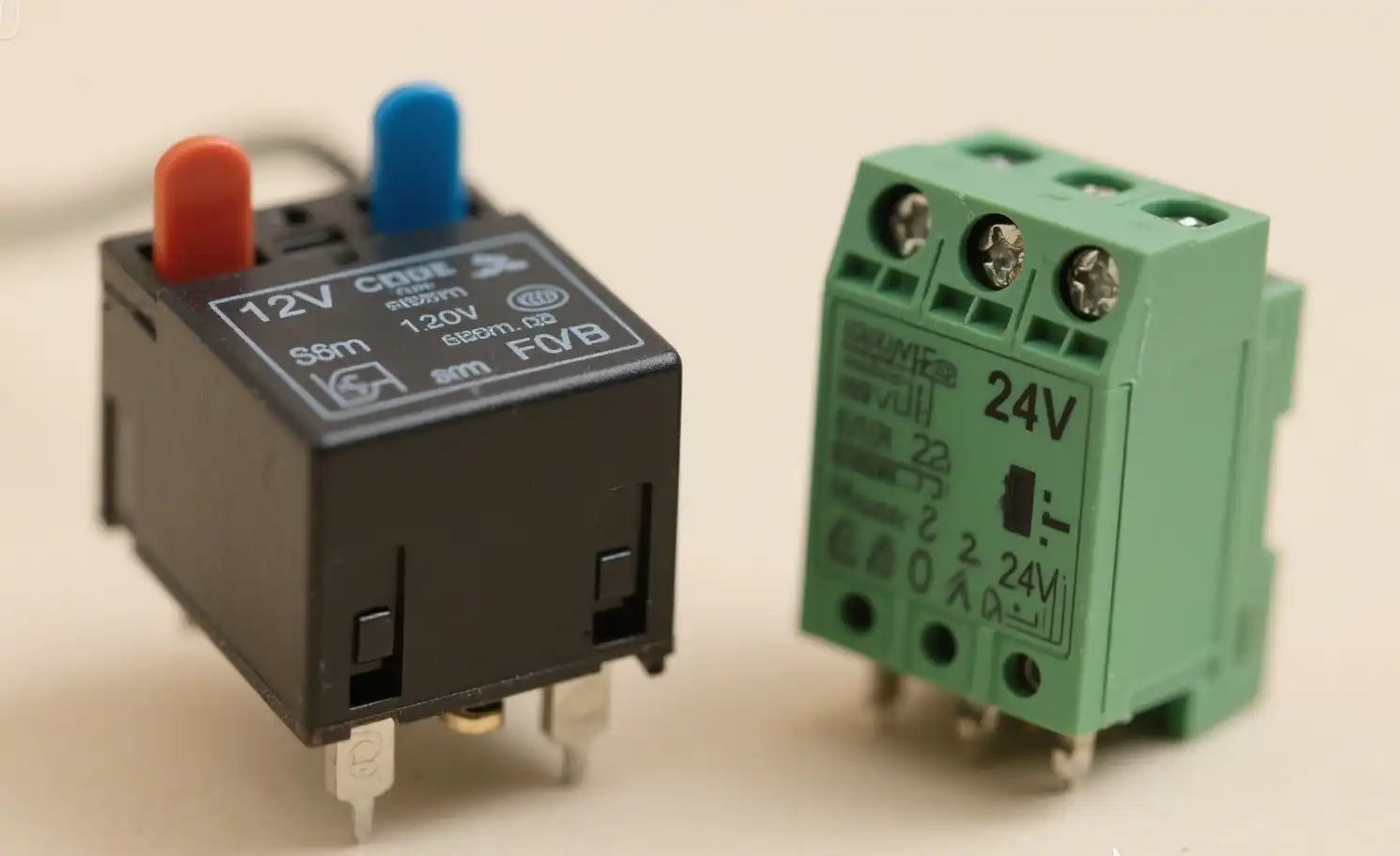

Osnovna funkcija releja: Kako deluje?

Kako se rele aktivira

Releji delujejo tako, da reagirajo na majhne električne signale.Ko v releju teče majhen tok, njegova tuljava naredi magnetno polje. To magnetno polje premakne del, imenovan armatura, ki odpira ali zapre vezja.

Tukaj je, kako deluje korak za korakom:

• Releji so stikala, ki uporabljajo magnete za krmiljenje vezij.

• Tuljava dobi napajanje in ustvari magnetno poteg.

• Ta vleka premakne armaturo in pusti, da se rele z velikimi obremenitvami.

Ta postopek pomaga varno zaščititi sisteme in kontrolne vezje. Releji olajšajo nadzor nad zmogljivimi napravami z majhnimi signali. Uporabne so v tovarnah in domačih pripomočkih.

Kako releji preklopite vezje

Preklopni del je najpomembnejši v releju. Ko tuljava dobi moč, se armatura pomakne na odpiranje ali zapiranje vezij. To je odvisno od vrste stika releja: običajno odprto (ne) ali običajno zaprto (NC).

Releji so narejeni za zanesljivo preklapljanje. Njihovo kakovost preverjajo stvari, kot so stopnja odpovedi in čas odskoka. Spodaj je tabela, ki prikazuje stopnjo odpovedi za različne ravni releja:

Releji so zasnovani tako, da skrajšajo čas odskoka. Čas odskoka se zgodi, ko stiki med preklopom utripajo. Manj časa odskoka pomeni bolj gladko delovanje in daljše življenje. Če poznate to, vam pomaga izbrati pravi rele za vaše potrebe.

Naloga elektromagnetne tuljave

Elektromagnetna tuljava je ključna za to, kako deluje rele.Ko tok teče skozi tuljavo, naredi magnetno silo. Ta sila premakne armaturo, ki odpira ali zapre vezja.

Moč tuljave je odvisna od tega, koliko žičnih zank ima in uporabljenega toka. Več zanke naredi magnetno silo močnejše, vendar lahko preveč upočasni rele. Inženirji preučujejo te učinke, da bi naredili boljše zasnove.

Releji potrebujejo dobre tuljave, da dobro delujejo. Ne glede na to, ali v tovarnah ali elektroniki, tuljava zagotavlja, da rele deluje pravilno. Z spoznavanjem tuljave lahko vidite, zakaj so releji tako pomembni v električnih sistemih.

Aplikacije splošnih relej

Industrijski sistemi za avtomatizacijo in nadzor

Splošni releji so pomembni pri industrijski avtomatizaciji. Strojem pomagajo samodejno delo, kar omogoča hitrejše in lažje naloge. Ti releji povezujejo krmilne sisteme s stroji, kar zagotavlja gladke operacije. Na primer, rele lahko zažene motorje ali premika transportne trakove, če jih signalizira nadzorna plošča.

Releji izboljšajo tudi varnost v tovarnah. Odkrivajo električne težave in izklopijo vezja za zaščito delavcev in opreme. V napajalnih sistemih releji ustavijo preobremenitve in kratke tokokroge, prihranite čas in stroške popravila.

Uporaba relejev poenostavlja težka delovna mesta in poveča produktivnost v tovarnah.

Avtomobilske aplikacije

Releji so danes ključni pri avtomobilih. Nadzirajo stvari, kot so zagon motorja, luči in varnostnih sistemov. Na primer, rele zagotavlja, da se žarometi pravilno vklopijo in izklopijo. V sodobnih avtomobilih releji upravljajo tudi z GPS, glasbenimi sistemi in klimatsko napravo.

Avtomobili uporabljajo releje, ker dobro upravljajo z veliko močjo. Študije to kažejo55% prodaje štafete izvira iz uporabe avtomobilov. To je zato, ker so avtomobili zdaj odvisni od napredne elektronike.

Tudi releji naredijo varnejše avtomobile. Nadzirajo zračne blazine, zavore in druge varnostne lastnosti. Zanesljivi releji zagotavljajo, da ti sistemi delujejo v nujnih primerih.

Domači aparati in potrošniška elektronika

Releji so pogosti v domačih napravah. Nadzirajo naprave, kot so pralni stroji, hladilniki in klimatske naprave. Na primer, rele v pralnem stroju med pranjem stika hitrosti motorja.

Varčevanje z energijo je velik razlog za uporabo relej v domovih.Releji v trdnem stanju (SSR)Uporabite manj energije in prihranite energijo. Raziskave prikazujejo aparate z uporabo SSRS12-18% manj električne energije, Pomoč okolju prijaznim uporabnikom.

Pametni domovi so odvisni tudi od relejev. Omogočajo vam nadzor luči, ogrevanja in varnosti od daleč. Do leta 2030 lahko 70% domov uporablja pametno tehnologijo, kar povečuje povpraševanje po releju.

Releji naredijo naprave z visoko močjo varnejše. SSRS preklopite brez iskre, spuščanje požarnih tveganj. Študija iz leta 2022 je ugotovila, da so imeli aparati SSR62% manj požarov v Južni Koreji. Zaradi tega so releji ključni za sodobne domače pripomočke.

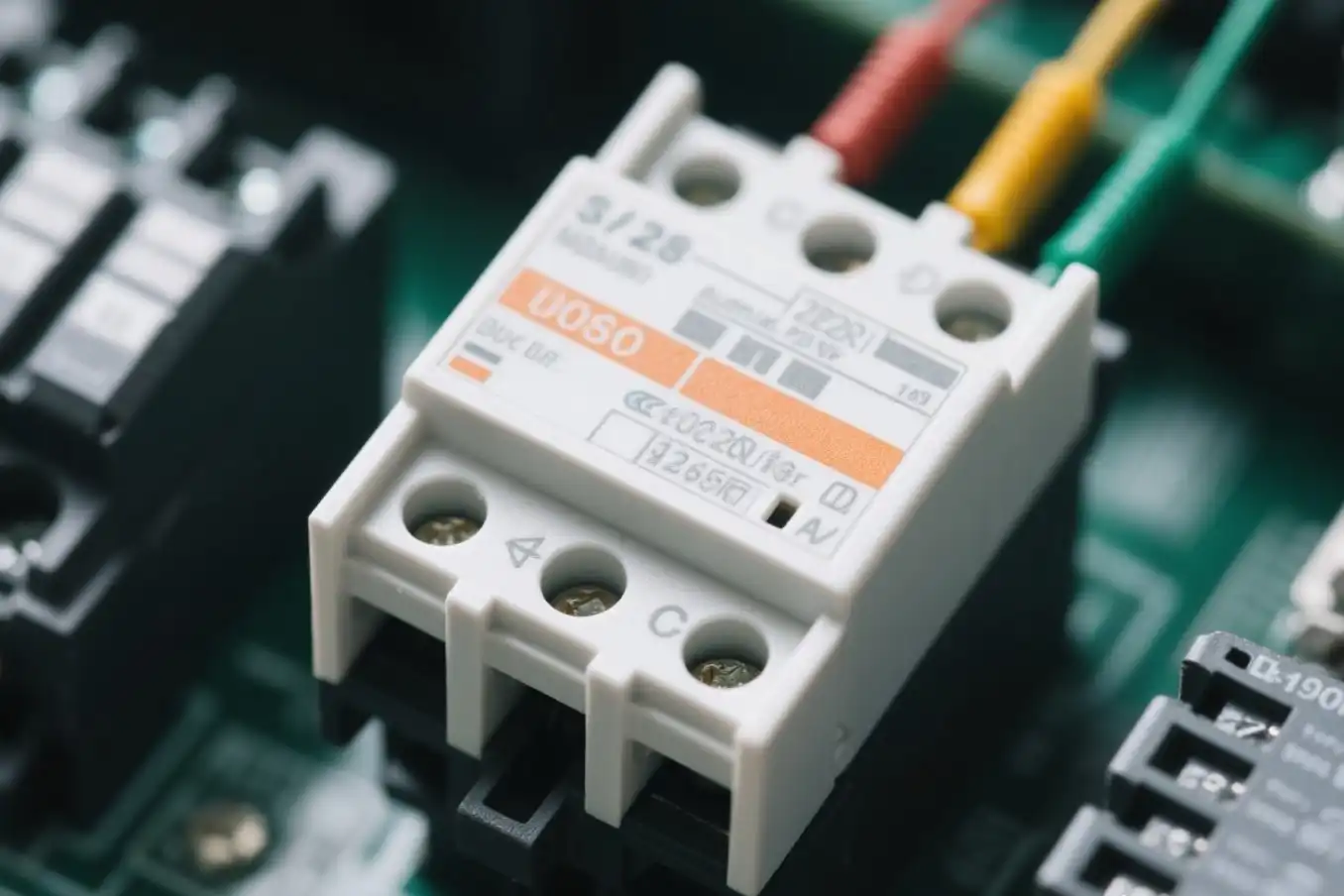

Telekomunikacije in usmerjanje signala

Releji so pomembni za telekomunikacije. Vodijo signale med napravami in sistemi. Zamislite jih kot vodje prometa za električne signale. Ko rele dobi signal, ga pošlje na pravo pot. To pomaga ohranjati gladko in organizirano komunikacijo.

Velika telekomunikacijska omrežja so odvisna od relejskih modulov. Ti moduli opravljajo opravila, kot so preklapljanje klicev in pošiljanje podatkov. Na primer, ko nekoga pokličete, releji poskrbite, da bo vaš glas dosegel.

Releji tudi izboljšajo signale. Ločijo vezja, da ustavijo motnje. To je komunikacija jasna in zanesljiva. Inženirji oblikujejo releje, da dobro delujejo v hitrih omrežjih. Testirajo jih, da zadovoljijo sodobne potrebe telekomunikacije.

Relejski moduli najdemo v usmerjevalnikih, stikalih in osnovnih postajah. Te naprave uporabljajo releje, da so povezave enakomerne. V brezžičnih sistemih releji pošiljajo signale daljne razdalje. Povečajo šibke signale, da ne izgubijo moči.

V telekomunikacijah so v trdnih relejskih modulih pogosti. Preklopijo hitreje in trajajo dlje kot starejši releji. Natančno ravnajo z visokofrekvenčnimi signali. Zaradi tega so odlični za internetne in satelitske sisteme

.

Releji olajšajo upravljanje velikih omrežij. Izboljšajo povezave in zmogljivost sistema. Učenje, kako delo delovanja kažejo, kaže na njihovo vlogo pri ohranjanju povezave.

Nasvet:Izberite relejske module, narejene za hitre in visokofrekvenčne telekomunikacijske naloge.

Prednosti uporabe splošnih relejev

Vsestranskost v različnih aplikacijah

Releji splošne namene so koristni za številne panoge in naprave. Delujejo na področjih, kot so avtomatizacija, elektronika in celo glasbena oprema. Na primer, releji pomagajo nadzorovati robote, sisteme HVAC in električne kitare. Zaradi njihove sposobnosti ravnanja z različnimi nalogami so priljubljeni pri inženirjih.

Tu je tabela, ki prikazuje, kje se uporabljajo releji:

Releji lahko obravnavajo preproste in zapletene naloge v panogah.

Električna izolacija med vezji

Releji ohranjajo krmilna vezja ločena od tokokrogov z visoko močjo. To preprečuje poškodbe občutljivih delov zaradi visoke napetosti ali toka.

Na primer, v domačih aparatih releji ščitijo sisteme z nizko močjo pred motorji z visoko močjo. Ta ločitev izboljša varnost in zanesljivost sistema.

Nasvet:Izberite releje, ki ustrezajo vaši napetosti in trenutnim potrebam za boljšo varnost.

Stroškovno učinkovitost in zanesljivost

Releji so cenovno dostopni za nadzor vezij.Stanejo manj kot napredni sistemi, kot so PLC. Releji prihranijo tudi denar z zmanjšanjem napak in stroškov popravila.

Releji so zanesljivi in ​​zadnji na tisoče ciklov. Enostavno jih je namestiti in vzdrževati, tudi brez posebnih znanj.

Releji so pametna izbira za samostojne projekte ali velike industrijske nastavitve. Ponujajo zanesljivo in proračunsko prijazno rešitev.

Enostavno nastaviti in skrbeti za

Releji splošne namene so preprosti za uporabo. Ne glede na to, ali so za domači projekt ali tovarno, jih je enostavno namestiti in vzdrževati.

Za nastavitev releja potrebujete osnovna orodja in vodnik za ožičenje. Večina relejev ima označene točke za žice, zato je njihovo povezovanje preprosto. Lahko jih pritrdite na ploščo ali din tirnico, odvisno od vrste. To olajša prilagajanje releja svojim potrebam.

Skrb za releje je prav tako enostavno. Pogosto jih preverite, da so težave, kot so zgoreli deli ali ohlapne žice. Čiščenje stikov z mehko krtačo ali čistilom ohranja dobro delo. Če se rele zlomi, je zamenjava hitra in poceni. Ne potrebujete posebnih znanj, da bi ga zamenjali, prihranili čas in trud.

Tudi releji so težki. Mnogi lahko obvladajo toploto in se tresejo, ne da bi se zlomili. To pomeni, da vam jih ne bo treba pogosto zamenjati, tudi v težkih pogojih.

Če izberete pravi rele za svoje delo, vam daje zanesljivo orodje z nizkim vzdrževanjem. Ne glede na to, ali so za tovarno ali dom, releji olajšajo delo in ohranjajo dobro delovanje sistemov.

Nasvet:Sledite navodilom izdelovalca, da pomagate, da bo štafeta trajala dlje.

Izzivi in ​​pomisleki za releje splošne namene

Stik z obrabo in življenjsko dobo

Releji uporabljajo mehanske stike za preklapljanje tokokrogov, vendar se sčasoma zmanjšujejo. Vsakič, ko rele deluje, se njegovi stiki soočajo s fizičnim stresom. To večkratno gibanje lahko povzroči škodo, kot sta erozija ali pitting. Naloge z visoko močjo omogočajo, da se ta obraba zgodi hitreje, zlasti z velikimi tokovi.

Če želite zmanjšati obrabo stika, izberite releje, narejene za določena delovna mesta. Na primer, stiki srebra ali bakrene zlitine trajajo dlje in se upirajo poškodbam. Redno čiščenje stikov jim pomaga tudi bolje in traja dlje.

Nasvet:Izberite releje z močnimi materiali za sisteme z visoko močjo, da se izognete obrabi in izboljšate zanesljivost.

Omejitve v visokofrekvenčnem preklopu

Releji splošne namene niso odlični za hitrega preklopa. Njihovi gibljivi deli, kot je armatura in pomlad, jih upočasnijo. Običajno se vklopijo5 do 15 milisekund, ki je počasnejši od trdnih relejev (SSR). SSR se lahko preklopijo v približno 1 milisekund, kar jih bo boljše za hitro delovanje.

Mehanski deli v relejih se hitreje obrabijo, če se uporabljajo za pogosto preklapljanje. Induktivne tuljave v relejih lahko ob izklopu ustvarijo visokonapetostne trne. Ti trni povzročajo elektromagnetne motnje (EMI), ki lahko zmedejo bližnje sisteme in nižje zmogljivosti.

• Dejstva o uspešnosti:

• •



    Splošni releji: hitrost preklopa 5–15 ms.

  • Releji v trdnem stanju: hitrost preklopa ~ 1 ms.

  • EMI tvega iz konic tuljave med zaustavitvijo.

Za sisteme, ki potrebujejo hitro preklapljanje, so SSR boljša izbira za učinkovitost in zanesljivost.

Učinki temperature in vlažnosti

Temperatura in vlaga lahko spremenita, kako delujejo releji. Toplota lahko vpliva na električne dele, kar povzroča težave s signalom ali odpovedi. Visoka toplota hitreje poškoduje tudi materiale, kar boli izolacijo in prevodnost. To lahko releji prej ne uspejo.

Vlažnost je še ena težava. Vlaga lahko rjavi deli in povzroči električno puščanje. Visoka vlaga naredi površine večje električno energijo, kar vodi do kratkih stikov ali težav s signalom. Spremembe temperature in vlažnosti skupaj sčasoma poslabšajo te težave.

• Okoljski izzivi:

• •



    Temperaturne spremembe vplivajo na električne delein materialna moč.

  • Vlažnost povzroča rje, puščanje in poškodbe materiala.

  • Kolesarjenje med vročimi in vlažnimi pogoji pospeši obrabo releja.

Da bi štafeti dobro delovali, izberite tiste z ohišjami, narejenimi za težke razmere. Redni pregledi lahko pomagajo najti in odpraviti težave, ki jih povzroča toplota ali vlaga.

Opomba:Releji s zapečatenimi pokrovi in ​​materiali, odpornimi proti rje, delujejo bolje v ekstremnih okoljih.

Združljivost s sodobnimi elektronskimi sistemi

Sodobni sistemi potrebujejo hitre in zanesljive dele.Splošni relejiso dobro prilagodljiva in kontrolna vezja. Delujejo v pametnih domovih in tovarniških strojih.

Releji ščitijo občutljivo elektroniko, tako da vezje ločimo. Na primer, rele hrani sef mikrokontrolerja, medtem ko nadzoruje motorje ali luči.

Releji se povezujejo tudi s programirljivimi logičnimi krmilniki (PLC). PLC -ji avtomatizirajo naloge v tovarnah. Z relejem lahko en PLC naenkrat upravlja s številnimi napravami. To olajša in hitrejše delovna mesta.

Nekateri releji ne obravnavajo hitrih signalov dobro. Trdni releji so boljši za hitro preklapljanje in natančne signale. Odlični so za napredne sisteme, kot so komunikacijska omrežja.

Toplota in vlaga lahko škodujejo relejem. Sodobni sistemi se pogosto soočajo s težkimi pogoji. Močni zaprti in materiali pomagajo, da releji trajajo dlje in delujejo bolje.

Izberite releje, ki ustrezajo potrebam vašega sistema. To zagotavlja, da delujejo nemoteno in trajajo dolgo. Ne glede na to, ali so za domove ali tovarne, so releji ključni za nadzor vezij.

V današnjih električnih sistemih je pomemben rele splošne namene. Pomaga enostavno in varno nadzorovati močna vezja. Zaradi tega je koristno za tovarne, domove in avtomobile. Releji poenostavijo električni nadzor, izboljšajo varnost in učinkovitost. So vsestranski, cenovno dostopni in zanesljivi. Vendar imajo omejitve, kot so obračunavanje in počasnejše preklapljanje. Poznavanje teh podrobnosti vam pomaga izbrati najboljši rele za vaše potrebe.

Pogosta vprašanja

Kako se releji splošne namene razlikujejo od relejev v trdnem stanju?

Releji splošne namene uporabljajo premikajoče se dele za preklop tokokrogov. Trdni releji namesto tega uporabljajo elektronske dele. Trdni releji so hitrejši in trajajo dlje. Splošni releji za splošno ravnajo z večjimi obremenitvami moči.

Katere kovine se uporabljajo za relejske stike?

Relejski stiki so narejeni iz srebrnih, bakrenih zlitin ali zlato obloženih kovin. Ti materiali omogočajo, da se elektrika dobro pretaka in se upira poškodbam. To sčasoma ohranja štafeto zanesljivo.

Kako lahko rele traja dlje?

Če želite rele zadnji, pogosto očistite svoje stike. Izogibajte se uporabi za naloge, za katere ni bila zasnovana. Pravilno ga namestite in ga redno preverjajte, da ustavite predčasno obrabo.

Ali lahko releji delujejo v težkih razmerah?

Da, nekateri releji so narejeni za težka okolja. Tesnjeni pokrovi in ​​materiali, odporni na rja, jih ščitijo pred vročino, vodo in umazanijo. To jim pomaga, da dobro delujejo na skrajnih mestih.

Kaj se zgodi, če rele preneha delati?

Če rele ne uspe, se lahko vezja ustavijo ali delujejo. Lahko ga zamenjate tako, da sledite vodniku izdelovalca. Preverjanje relejev pogosto pomaga preprečiti nenadne težave.
